连接器选购 九合电气有绝招
作为从事多年连接器生产的厂家，九合电气如何选购连接器。
1、结构尺寸：连接器的外形尺寸是非常重要的，在产品中连 接都有一定的空间限制，尤其是单板上连接器，不能与其他部 件干涉。根据使用空间、安装部位选择合适的安装方式（安装 有前安装和后安装，安装固定方式有铆钉、螺钉、卡圈或连接 器本身卡销快速锁定等）和外形（直式、弯式，T 型，圆形， 方形）；

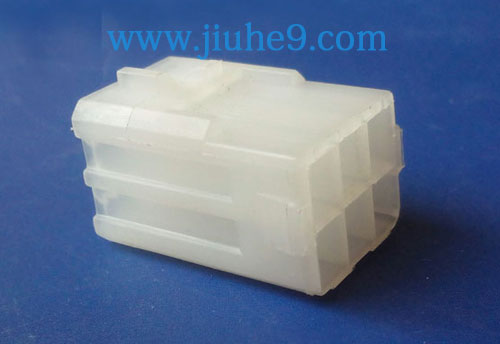

接插件型号：DJ7061Y-2-11 鹤壁市九合电气有限公司
2、阻抗匹配：有些信号有阻抗要求，尤其是射频信号，对阻 抗匹配要求更为严格，阻抗不匹配时候会引起信号反射，从而 影响信号传输。一般信号传输对连接器的阻抗没有特殊要求
3、屏蔽：随着通讯产品的发展，EMC 越来越受到重视，选择 的连接器时候需要有金属外壳，同时线缆需要有屏蔽层，屏蔽 层要与连接器的金属外壳相连接，达到屏蔽效果，也可以采用 注塑方法，将插头部位用铜皮包裹，线缆的屏蔽层与铜皮焊接 在一起。
4、防误插：防误插有两方面：一方面是连接器本身，连接器 本身旋转180 度、错位错误连接导致信号错误连接，此时需要 注意尽可能选择防误插连接器，或者通过调整连接器相对位置 关系使装配唯一化；另一方面，出于减少物料种类考虑，几种 信号都采用相同连接器，此时就可能出现将A 插头插到B 插头 上去，此时就需要注意，如果出现这样情况时会引起严重后果 （非简单告警，带有破坏性）的时候，必须将A、B 接口选择 为不同类型的插座（例如A 为male,B 为female）
5、接插件可靠性：连接器用来连接信号，因此连接部位要可靠（例如面接触要优于点接触，针孔式要优于片簧式等）
6、通用性：在连接器的选择过程中要尽可能选择通用的物件，尤其同系列产品之间，连接器的选择具有很强的通用性，减少物料种类，增加数量降低成本，同时降低供货风险。
7、使用环境：连接器使用与室外、室内、高温、高湿、盐 雾、霉菌、寒冷等环境时候，对连接器都有特殊的要求。
8、锁定功能：为了防止连接器配合时候出现脱落，保障良好接触，需要连接器具有锁定功能。
9、成本：成本也是选型过程中比较重要的因素，随着市场竞 争的日益激烈，合适的选择连接器，连接器的自身成本以及加 工成本需要综合考虑。

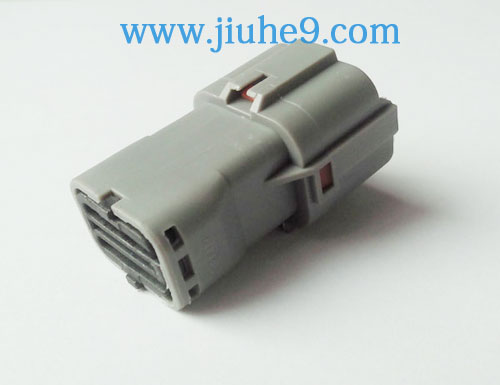

接插件型号：DJ7062-2-21 鹤壁市九合电气有限公司
10、供货情况：连接器的供货会受到多方面因素影响，通用的连接器就要比不通用的连接器供货情况好，国内生产的要比国外生产的供货情况好等。
11、插拔频率
12、接插件在外部材料设计方面更能体现其的环境性能，因为外部环境是极其复杂的，所以适应这些复杂的环境，才能够保证其使用性能的发的挥，否则不但不能很好的工作，还有可能出现危险。现在恶劣环境也有很多，连接器设计中比较常见恶劣环境专用连接器种类也有很多，这个大家可根据实际需要进行选择，其中，耐高温、耐高湿、耐腐蚀、耐盐等环境的都有成品供选择。
13、因为连接器的主要质量都在内部，特别内部线路，这是肉眼不能看到了，所以在购置的时候一定要记得看品牌和外观，最好要求质保。
看完这13条，小编瞬间觉得，选购个连接器，也这么多讲究呀。
